此文是根据酷狗音乐大数据架构师王劲在【QCON高可用架构群】中的分享内容整理而成，转发请注明出处。
王劲：目前就职酷狗音乐，大数据架构师，负责酷狗大数据技术规划、建设、应用。 11年的IT从业经验，2年分布式应用开发，3年大数据技术实践经验，主要研究方向流式计算、大数据存储计算、分布式存储系统、NoSQL、搜索引擎等。
编辑整理：陈刚@北京智识
本次分享的主要内容包括：什么是大数据，大数据技术架构，大数据技术实现，持续改进四个方面。
大数据平台是一个庞大的系统工程，整个建设周期很长，涉及的生态链很长(包括：数据采集、接入，清洗、存储计算、数据挖掘，可视化等环节，每个环节都当做一个系统建设)，风险也很大。
1.什么是大数据
- 所谓“大数据”(big data) 指的是这样一种现象：一个公司日常运营所生成和积累用户行为数据“增长”如此之快， 以至于难以使用现有的数据库管理工具来驾驭，困难存在于数据的获取、存储、搜索、共享、分析和可视化等方面。这些数据量是如此之大，已经不是以我们所熟知的多少G和多少T为单位来衡量，而是以P(1000个T)， E(一百万个T)或Z(10亿个T)为计量单位，所以称之为大数据。
（插图1）
- 大数据来源：半个世纪以来，随着计算机技术全面融入社会生活，信息爆炸已经积累到了一个开始引发变革的程度。它不仅使世界充斥着比以往更多的信息，而且其增长速度也在加快。信息爆炸的学科如天文学和基因学，创造出了“大数据”这个概念。如今，这个概念几乎应用到了所有人类智力与发展的领域中。21世纪是数据信息大发展的时代，移动互联、社交网络、电子商务等极大拓展了互联网的边界和应用范围，各种数据正在迅速膨胀并变大。 互联网（社交、搜索、电商）、移动互联网（微博）、物联网（传感器，智慧地球）、车联网、GPS、医学影像、安全监控、金融（银行、股市、保险）、电信（通话、短信）都在疯狂产生着数据。
（插图2）
- 大数据特征：“大量化(Volume)、多样化(Variety)、快速化(Velocity)、价值密度低（Value）”就是“大数据”显著的4V特征，或者说，只有具备这些特点的数据，才是大数据。
（插图3）
- 大数据技术要解决的问题：大数据技术被设计用于在成本可承受的条件下，通过非常快速（velocity）地采集、发现和分析，从大量（volumes）、多类别（variety）的数据中提取价值（value），将是IT领域新一代的技术与架构。
（插图4）
- 大数据的应用前景：从应用方向上看，通过对大数据的储存、挖掘与分析，大数据在营销、企业管理、数据标准化与情报分析等领域大有作为。从应用行业来看，大数据一方面可以应用于客户服务水平提升及营销方式的改进，另一方面可以助力行业内企业降低成本，提升运营效益，同时还能帮助企业进行商业模式的创新及发现新的市场商机。从对整个社会的价值来看，大数据在智慧城市、智慧交通及灾难预警等方面都有巨大的潜在应用价值。专业机构预测，随着互联网技术的高速发展，云计算、物联网应用的日益丰富，大数据未来发展前景将更为广阔。
（插图5）
大数据现在在生活中无处不在了，那作为IT技术人员，酷狗是怎么通过技术来怎么解决大数据的问题呢？
2.酷狗数据中心大数据技术架构
第一代大数据架构：
（插图6）
主要基于Hadoop1.x+hive做离线计算(T+1),缺点：等所有数据到达后才开始计算，集群资源使用率分布不均衡，凌晨1点到中午12点，集群资源最繁忙；中午12点到晚上12点，集群资源属于空闲状态。
在大数据中，数据的时效性越高，数据越有价值(如：实时个性化推荐系统，RTB系统，实时预警系统等)，因此，又研发了第二代技术架构。目前数据中心并行运行两套集群(hadoop1.x,hadoop2.6)，新业务直接接入新集群，旧集群的业务数据正在迁移到新集群中；新集群的结果与旧集群的结果对比(很快会全部切换到新集群)。
第二代大数据技术架构
从数据处理流程看，分数据源、数据接入、数据清洗、存储计算、数据服务、数据消费等环节，大数据处理流程，如下图：
（插图7）
第二代大数据技术整体架构图如下：
（插图8）
大数据计算分实时计算与离线计算，在整个集群中，奔着能实时计算的，一定走实时计算流处理，通过实时计算流来减轻集群的资源使用率集中现象。
离线计算(批处理)：通过spark，spark SQL实现【关于Spark就不详细介绍了，近几年发展最快的大数据处理框架】，整体性能比hive提高5—10倍，hive脚本都在转换为Spark SQL。
实时计算：基于Storm，Drools,Esper。【关于storm的详细内容，这里不做介绍了，想要查看介绍，请关注本公众号，并查看历史消息即可。Drools(详解见：http://www.drools.org/)，Esper(详解见：http://blog.csdn.net/luonanqin/article/category/1557469)】
HBase/MySQL：用于实时计算，离线计算结果存储服务。
Redis：用于中间计算结果存储或字典数据等。
ElasticSearch：用于明细数据实时查询及HBase的二级索引存储。
通过新的技术架构实现比原有的数据时效性明显提高，现在能实时提供DAU,PV等数据，整体离线计算的整体时长缩短了50%。
3.酷狗大数据技术实现
下面给大家讲解下，数据采集接入、数据清洗、实时监控系统、明细查询的实现细节。
组件之数据采集
从数据处理流图中，可以知道，数据源分为前端日志，服务端日志，业务数据。下面讲解数据是怎么采集接入的。
a.前端日志采集接入：

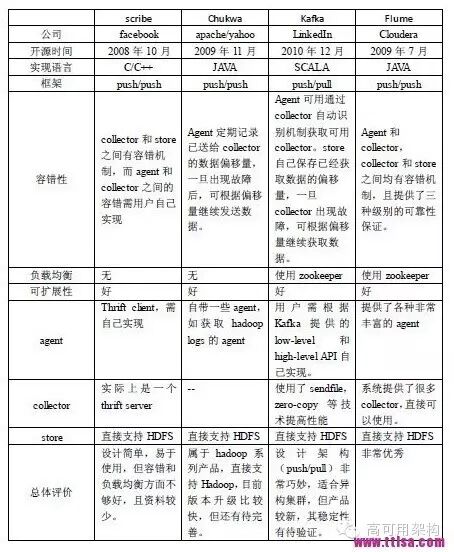

前端日志采集要求实时，可靠性，高可用性等特性。技术选型时，对开源的数据采集工具flume,scribe,chukwa测试对比，发现基本满足不了业务场景需求。
（插图9）
详细的对比，大家可以看看(http://www.ttlsa.com/log-system/scribe-chukwa-kafka-flume-log-system-contrast/) 。所以，选择基于kafka,自己开发前置kafka代理网关，来完成数据采集需求。前置代理网关的开发过程中走了一些弯路，最后采用nginx+lua开发，基于lua实现了kafka生产者协议。kafka的生产者协议实现，有兴趣可以去https://github.com/doujiang24/lua-resty-kafka看看，另一同事实现的，现在的github上还比较活跃，提需求的人也有不少。
采集网关的具体实现如下：
[数据可靠性]
采集网关，对数据可靠性，提供以下两点保障：
- 数据由sdk 发往采集网关，网关收到数据即返回成功，由网关确保数据发往kafka。 1）sdk 未收到成功，就会重试（安全：带上上次task id); 2）js,flash 端没有重试逻辑
- 网关与kafka通讯，提供两种不同类别保障： 1）at most once （最多一次发送成功） 2) at least once （至少一次发送成功）
[网关与kafka通讯可靠性保障细节]
前提：由于kafka 本身，在整体设计以及通讯协议上，并不提供强一致性保证（exactly once）[http://kafka.apache.org/documentation.html#semantics] 所以，网关与kafka通讯中，每次发送数据区分为三种状态： 1）kafka写入成功（两份） 2）可以安全重试（kafka肯定没收到） 3）不可安全重试（kakfa可能写入了或者没有）
网关为保障数据的准确性，采用以下策略： 1）可安全重试的，由网关本地缓存，再发送kafka（优先redis，再磁盘） 2）不可安全重试的，将进入指定容错topic
通过以上策略，确保在正常topic 里提供[at most once] 保障; 算上容错topic 提供[at least once] 保障；
不可安全重试的状态包括： 1）网络错误（发送超时，等待响应超时） 2）RequestTimedOut 状态（该错误码，在动态迁移partition 时，数据并未被成功写入；其他则会被成功写入）
有了两层的保障，再配合网关上报的监控（收到的量，成功发送量，本地缓存量），可以 1）从每个topic 的量，监控整个系统的运行情况 2) 对于普通业务场景，只需要正常使用topic 3）如果网络有长时间的抖动，或者kafka出现宕机（都将导致出现较多不可安全重试内容），可能需要特殊处理容错topic内的数据
b.后端日志采集接入：
FileCollect,考虑到很多线上环境的环境变量不能改动，为减少侵入式，目前是采用Go语言实现文件采集。

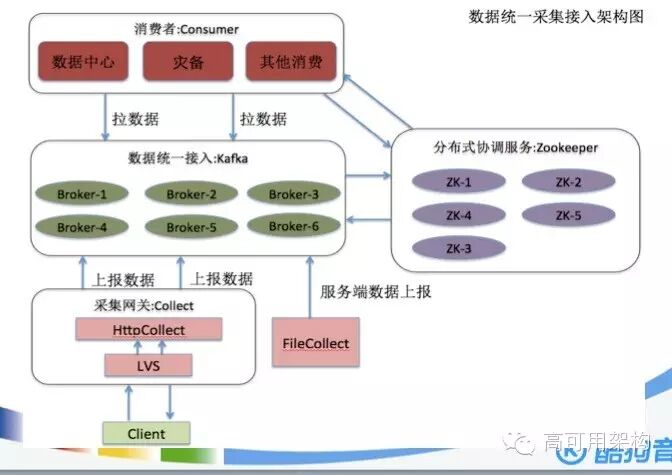

前端，服务端的数据整体架构如下图：
（插图10）
c.业务数据接入
Canal:利用Canal通过MySQL的binlog机制实时同步业务增量数据。(有关canal的介绍，参考:http://agapple.iteye.com/blog/1796633)
组件之数据清洗（ETL）

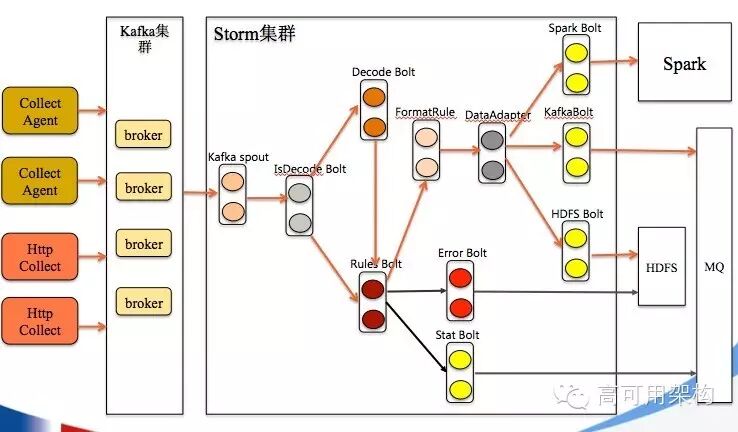

上面介绍了，数据采集接入的实现方式，接下来介绍的都是基于Storm框架实现的，先介绍数据清洗(ETL), 此处的ETL只是做简单的数据转义，补全，异常数据处理。
（插图11）
Storm(数据清洗) Kafka Spout 负责消费Kafka数据
IsDecode Bolt 负责判断数据是否解码
Decode Bolt 负责数据解码
Rules Bolt 负责数据规则解析,引入规则引擎(Drools)，解决数据变更需求。
FormatRule 负责数据格式化规则，适应不同的格式。
DataAdapter 负责数据存储适配，需要适配HDFS,HBase,Spark,数据库等。
Error Bolt 负责异常数据写入HDFS,方便异常数据明细查询。
Stat Bolt 统计从kafka消费数据量
在使用Storm中遇到了，业务配置需要变更时，怎么实现动态变更的问题？基于事件驱动的方式解决配置动态变更需求，最初考虑kafka创建事件队列，通过监控队列的事件数据来实现。后来在万能的GitHub找到了Storm-Signal,使用Storm-Signal实现，详细介绍见：https://github.com/ptgoetz/storm-signals。基于Drools实现规则引擎时，需要解决怎么不重启topology的情况下，让修改的规则文件生效，也是基于Storm-Signal组件和把drl文件转换为流存储在redis中，这样动态获取drl流文件。
组件之实时监控
接下来，给大家介绍下实时监控系统基于Storm的实现。在介绍之前，先介绍下OpenTSDB，实时监控的存储是采用OpenTSDB来处理的。
a.OpenTSDB

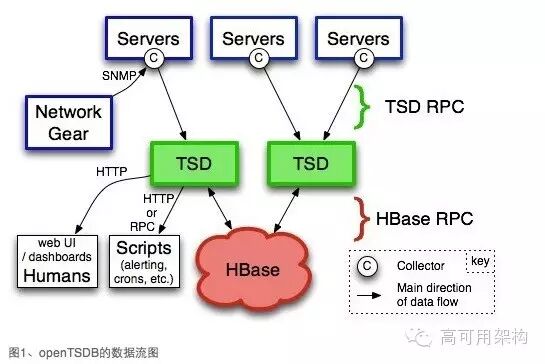

OpenTSDB是基于HBase存储时间序列数据的一个开源数据库，确切地说，它只是一个HBase的应用而已，其对于时间序列数据的处理可以供其他系统参考和借鉴。OpenTSDB使用HBase作为存储中心，它无须采样，可以完整的收集和存储上亿的数据点，支持秒级别的数据监控，得益于HBase的分布式列式存储，HBase可以灵活的支持metrics的增加，可以支持上万机器和上亿数据点的采集。在openTSDB中，TSD是HBase对外通信的daemon程序，没有master/slave之分，也没有共享状态，因此利用这点和HBase集群的特点就可以消除单点。用户可以通过telnet或者http协议直接访问TSD接口，也可以通过rpc访问TSD。每一个需要获取metrics的Servers都需要设置一个Collector用来收集时间序列数据。这个Collector就是你收集数据的脚本。
（插图12）

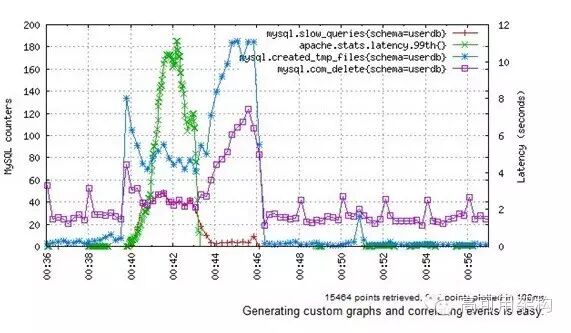

如果想快速地展示mysql中在一段时间内执行delete子句的数量，慢查询的数量，创建的临时文件数量以及99%的延迟数量等等。OpenTSDB则可以非常容易存储和处理百万级别以上的数据点，并能实时动态的生成对应的图，如下图：
（插图13）

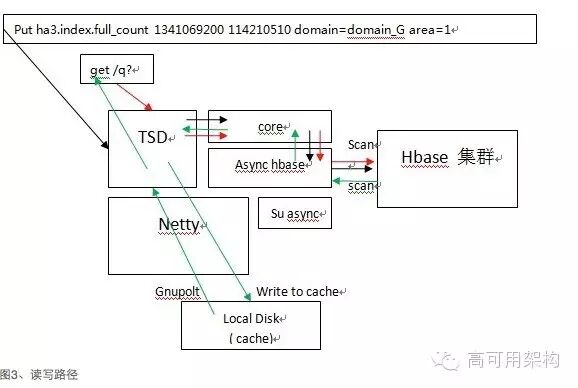

OpenTSDB使用async HBase,这是个完全异步、非阻塞、线程安全、HBase api，使用更少的线程、锁以及内存可以提供更高的吞吐量，特别对于大量的写操作。下图为读写流程：
（插图14）

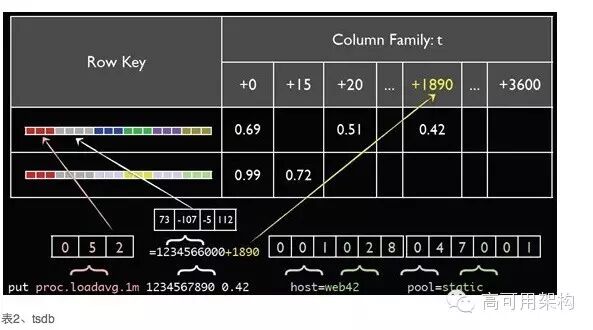

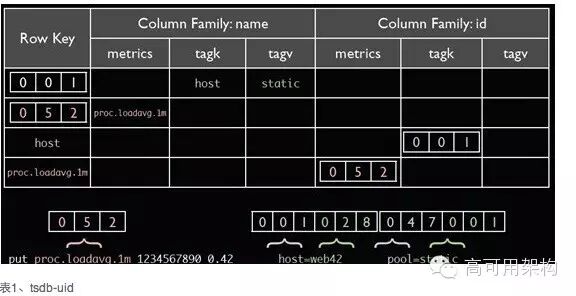

在HBase中，表结构的设计对性能具有很大的影响，其中tsdb-uid表和tsdb表见表1和表2
b.实时监控系统

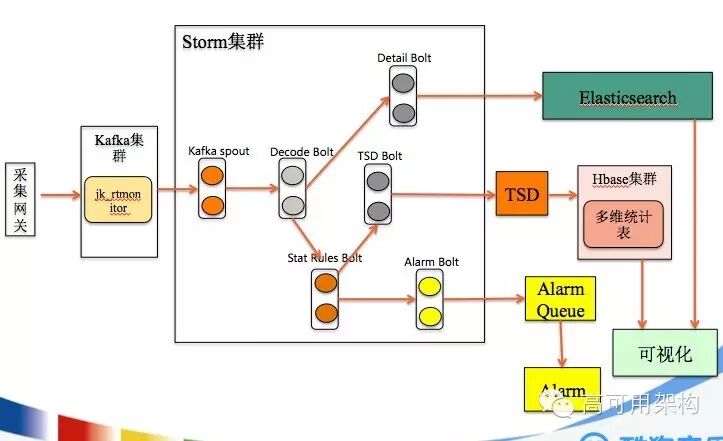

总体架构图：
（插图17）
Kafka Spout 负责读Kafka数据
Decode Bolt 负责日志解码
Detail Bolt 负责原始数据存储ES集群，提示实时原始日志查询。
Stat Rules Bolt负责日志格式解析,引入规则引擎(Drools)，解决数据格式变更需求。
TSD Bolt 负责多维度统计结果存储，通过TSD服务建立统计指标与Rowkey的映射关系
Alarm Bolt 负责多维度统计结果写入kafka Alarm Queue。
在实时监控系统的瓶颈不是在实时计算上，而是在结果存储方面？在存储方面，花了大量的时间去调优测试，其中也参考了携程对OpenTSDB的一些建议(携程的OpenTSDB使用的很好，好像还申请了专利)。存储这块，我们主要对它做了以下改进和优化，跟我们的需求进行定制修改源代码。OpenTSDB的改进和优化
（1）去除聚合时的分组插值，直接聚合
（2）修改了startkey和endkey中时间戳，只查询需要的行，对查询结果时间戳添加时区的偏移。
（3）添加降采样表，供采样粒度较大的查询使用，减少了rowkey数，提升了查询性能。
（4）添加协处理器支持，减少io和序列化/反序列化开销。
第4点的改动比较大，把OpenTSDB的查询处理功能有客户端搬迁到服务端(协处理器)，大大减少了减少io和序列化/反序列化开销，性能提升明显。还有点，我们通过降维，添加分区标识来提高性能,这点主要利用HBase的分区特性。
组件之明细查询

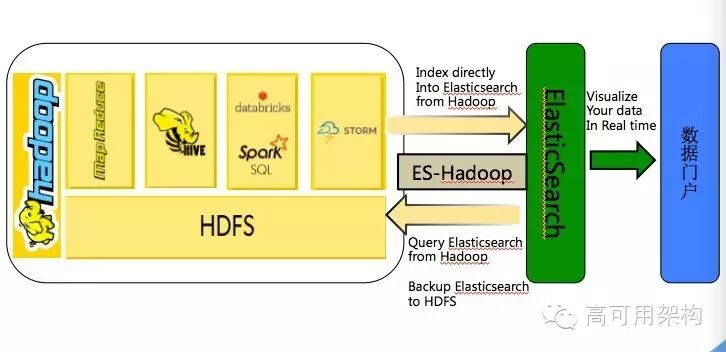

接下再给大家介绍下，明细数据查询方案，引入了搜索引擎，架构如下图：
（插图18）
目前实现了实时监控系统的明细日志查询功能。基于Storm把明细数据转换成相应的格式，通过ElasticSearch-Storm组件实现日志实时写入ES，再通过ES实时查询。我们现在还利用ES解决HBase的二级索引问题。

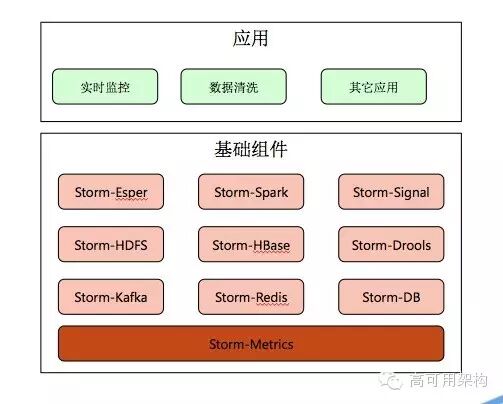

关于Storm，我们抽出了一些公共组件，提高开发效率。
（插图19）
4.持续改进
目前我们数据中心存在的问题：
1、业务代码开发量大
2、海量数据查询问题
3、数据的解读问题
针对以上问题，从以下方面改进：
1、基于SummingBird实现Lambda架构
2、大数据存储与查询优化
3、数据可视化应用。大家对SummingBird有兴趣的，可以参考：http://clockfly.diandian.com/post/2014-05-19/summingbirdintroductionapplication
Q&A
Q1、想问下王总：spark目前主要使用在什么场景下，批处理，流处理，数据仓库sql这种all in one的模式比较起来有优势吗？还有就是Spark是如何和其他平台共享集群资源的？感谢！
spark我们目前的大部分新业务都是用spark与spark SQL实现，例如：用户画像。批处理，流处理这块主要是针对海量数据，在大数据中sql的支持度还不是很完善，spark主要基于yarn，资源管理由yarn来负责，我们通过公平调度的策略管理资源。
Q2、数据可视化的时候，不同角色的数据权限控制是怎样做的？
我们通过角色对应的功能点，目前还没做到数据权限，后续会通过acl去实现，在hadoop2.6已经提供了，我们集群的版本已经是最新的了
Q3、提个问题，我们在使用 spark sql 中发现其很不稳定，经常崩溃，而hive目前还是很稳定的，请问您是如何解决的呢？
我们采用的是spark 1.3版本，使用spark sql也是也会遇到一些问题，通过调整内存参数解决，一般通过spark原始api。
Q4、收集日志的sdk，与gateway之间是通过什么通信的？长连接，还是http？怎么协调多个不同的client？
通过http协议，定义了自己的通信协议，不是长连接。手机，pc不同的客户端，都是标识
Q5、storm和spark都有实时计算特性，各适合什么场景？
对稳定性，实时性要求高的，我们会采用storm，spark Streaming目前版本时延比较大，还有对kafka的支持不是很完善，坑多
Q6、这个架构多少人在维护，感觉语言，框架都用的挺多；修改过框架后，如果遇到版本升级，在升级版本的时候，如何处理修改过的内容
十多人维护，语言主要是java,scala。我们的改动比较大，所以后续会自己添加一些新的特性，机会成熟也可以考虑开源
Q7、关于大数据实现用户画像方面的成果、大概方案，能再介绍下不？感兴趣。
其实画像这块，目前还是第一版本，数据训练与分类是分开的，通过spark利用训练好的模型通过行为数据跑用户标签，二期，会基于spark Streaming spark mllib HBase完善标签系统，方案已定了。
Q8、spark目前批处理，流处理，数据仓库sql这种all in one的模式和hadoop生态比较，在实际使用中起来有优势吗？还有就是Spark是如何和其他平台共享集群资源？
相比mr,hive,作业的执行效率高，在相同的时间内处理的任务都要多，但hive的稳定性目前比spark SQL要好。spark部署在yarn上，由yarn负责集群资源调度。
补充：就是说spark在批处理的效率仍然高于mr，而all in one仍然还是各自处理数据，存储到外部。并没有在spark内直接实现数据互通吧？
是的，最终还是存储在hdfs，引入了tachyon，tachyon提高数据的读取。
补充：我本人现在做一个小项目，目的想实现在spark多应用之间的内存缓存数据的互通，例如streaming形成一个history不落地直接给sql使用。不知道有没有适合场景？
kafka Spark streaming有很多应用场景，后期，我们会画像会采用该方案
